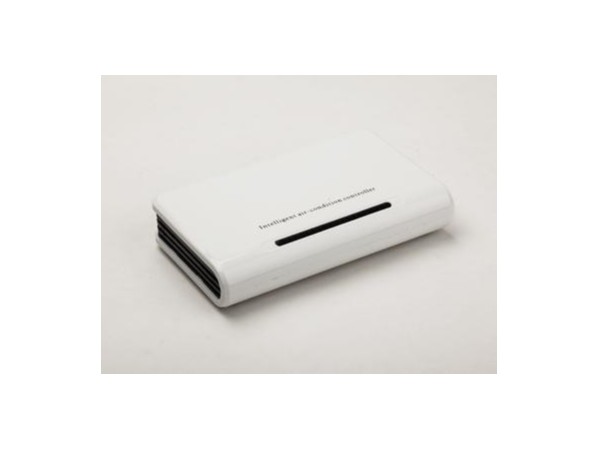

普通空調雙機遠程控制器的功能涵蓋環境溫濕度采集、遠程開關機、設置溫度、設置運行模式多種操作。普通空調雙機遠程控制器安裝難？一份普通空調雙機遠程控制器接線圖告訴你其實很容易！

一、空調遠程控制器主機側接線

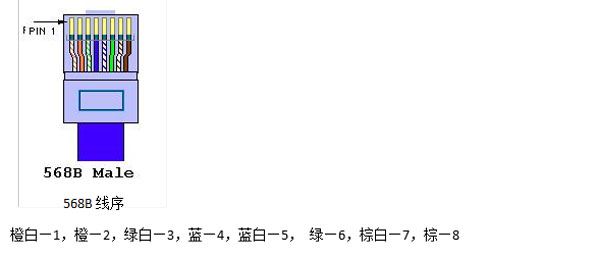

空調遠程控制器（雙機）主機側接485接口，主機側用水晶頭568B的線序，制作網線。

二、空調遠程控制器（雙機）學習

由于空調遠程控制器（雙機）需學習空調遙控器的紅外指令，空調遠程控制器都配有USB轉485模塊，USB轉485模塊上的1連接空調遠程控制器上的A，USB轉485模塊上的2連接空調遠程控制器上的B，之后通過上位機軟件進行學習，具體學習步驟請查看空調遠程控制器說明書，如有問題請聯系南寧邁世技術。

三、普通空調雙機遠程控制器接線

普通空調雙機遠程控制器傳感器側線序：

A—棕白，B—棕（網線中的棕白線，棕線）。

I1—第一臺空調的電流環，電流環套在市電火線上。

I2—第二臺空調的電流環

IN1—空調的回風溫度探頭，回風溫度探頭安裝在空調回風口。

OUT1—空調的送風溫度探頭，送風溫度探頭安裝在空調送風口。

IN2—第二臺空調的回風溫度探頭，回風溫度探頭安裝在空調回風口。

OUT2—第二臺空調的送風溫度探頭，送風溫度探頭安裝在空調送風口。

IR1—空調的紅外探頭，紅外探頭安裝在空調紅外感應區。

IR2—第二臺空調的紅外探頭。

注意：空調遠程控制器電源適配器需與空調同一個電源，否則來電自啟功能無法實現。

四、普通空調雙機遠程控制器上電指示燈

普通空調雙機遠程控制器上電后 蜂鳴器會響一聲，同時紅色指示燈與綠色指示燈常亮 。當空調遠程控制器在學習空調紅外指令成功后，蜂鳴器會發出“滴”的聲音。
