漏水是影響變配電場所正常運行的一個重要因素，必須予以重視。一些客戶擔心安裝難、步驟繁雜等，為此我們專門整理出了一份變電站水浸傳感器接線圖，能夠讓您更加輕松地完成安裝工作，確保系統的正常運作。

一、局域網

水浸傳感器接入到監測主機上面，需要用到的是RS485接口/DI接口，需要制作一條568B的線序的網線，從而實現傳感器與主機的連接。

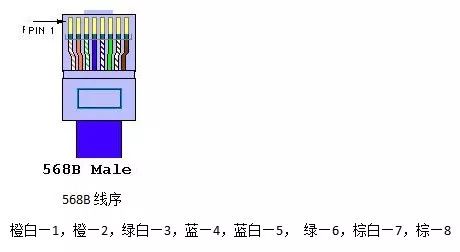

如圖所示，網線的線序從左至右的順序依次為：橙白-橙-綠白-藍-藍白-綠-棕白-棕，按照這一順序，完成水晶頭網線的制作。

二、水浸檢測器接線

根據變電站水浸傳感器接線圖顯示，漏水檢測器的接線方式有485接法和開關量接法兩種：

1、485接法：

這也是默認的發貨接法，傳感器一側的線序為：

VCC-橙白，GND-藍白，RS_-棕，RS+-棕白（網線中的四根）。S1、S2接漏水感應線纜，不做區分，主機側接入的是485接口。

2、開關量接法：

這一接法的傳感器一側的線序為：

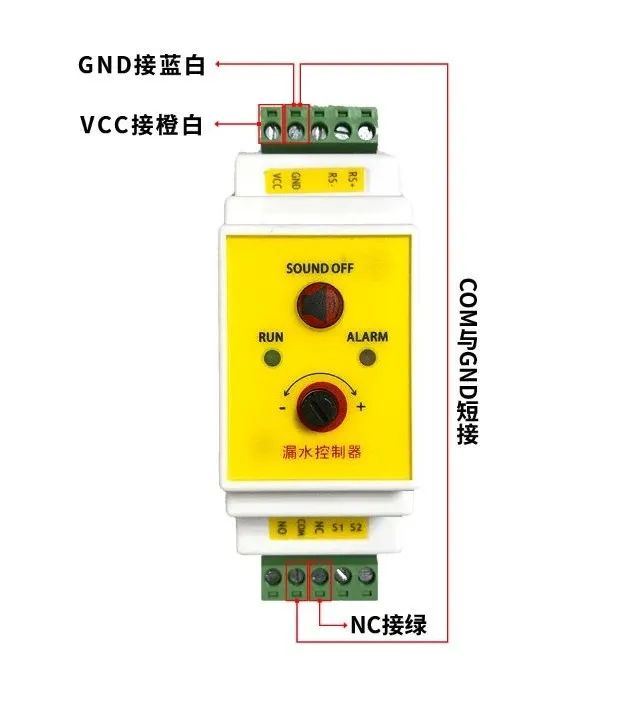

VCC-橙白，GND-藍白，COM與GND短接，NC-綠，S1、S2接漏水感應線纜，不做區分，主機一側接入的是DI接口。接到主機DI接口，正常時，主機DI接口網口燈常亮，告警時熄滅。

需要注意的一點是，漏水檢測器主要檢測機房漏水，一般放置在機房中容易漏水的地方，如空調排水管、加濕機水箱、地溝等處，安裝在空調、加濕器處時、感應線纜應將空調圍住，以便漏水時能快速檢測到，放置地溝時，應放置在最底層，以便地溝進水時可以及早發現。

三、區域漏水檢測器上電

漏水檢測器接入到主機后，傳感器上的電源燈（綠燈）會閃爍，告警時告警指示燈（紅燈）會常亮。（開關量接法：接到主機DI接口，正常時，主機DI接口網口燈常亮，告警時熄滅。）

這就是變電站水浸傳感器接線圖的內容，看完之后，相信您知道了如何進行安裝了吧。如果您還有什么問題，隨時聯系我們，我們都會為您解答，咨詢熱線400-030-5510
