三相電量?jī)x采用卡裝式結構，體積小巧、安裝方便，是電力參數采集行業的首選模塊。三相電量?jī)x安裝難？三相電量?jī)x接線圖讓你安裝更簡單！

一、三相電量?jī)x主機側接線

三相電量?jī)x主機側接485接口，主機側用水晶頭568B的線序，制作網線。

二、三相電量?jī)x接線

三相電量?jī)x傳感器側線序：

V+—橙白，GND—藍白，A—棕白，B—棕（網線中的四根）。

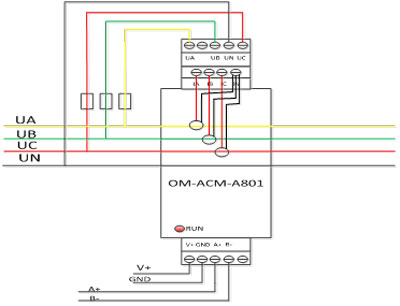

UA、UB、UC分別接三相電的A相、B相、C相，UN接零線（可不接），三個電流互感器分別套在A、B、C三相電上，電流環白色線分別接對應的IA、IB、IC，三根黑色線統一接IN，箭頭方向?yàn)殡娏髁鹘?jīng)的方向（指向負載）。

注意：三相電量?jī)x接入三相市電，請斷電操作，在確保接線正確的情況下，接通市電，否則會燒壞設備。

三、三相電量?jī)x上電指示燈

三相電量?jī)x連接主機后，傳感器上的RUN綠色指示燈，會進行閃爍。

如果您想了解更多關于三相電量?jī)x或機房監控信息，或者您有任何疑問，請致電：400-030-5510。邁世為您提供24小時在線客戶服務，我們將竭誠為您服務！同時，邁世是動力環境監控產品制造商，更是中國機房監控系統解決方案供應商，可以為您提供更多的產品與解決。
